OPTImill MH 25SV

6.759,20 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 2-3 Tage
Art.Nr.: 3338160
GTIN/EAN: 81853

Finanzierung verfügbar ab 99,00 EUR bis 5.000,00 EUR Warenkorbwert mit


Produktbeschreibung

OPTImill MH 25SV - die stabile Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb. MH 25SV ist mit Schrittmotoren und digitaler Drehzahlanzeige DRO 5 ausgestattet.



Rundumansicht der Optimum MH 25SV



Bild: Optimum OPTImill MH 25 SV



  • Bedienerfreundliche Folientastatur
  • Gegengewicht erleichtert das Verstellen der Z-Achse
  • Stufenlose Drehzahlregelung
  • Einfacher Werkzeugwechsel durch einen Kipphebel
  • Vorschubspindeln einstellbar durch nachstellbare Spindelmuttern
  • Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für Schmierung)
  • Präzise verarbeitet
  • Schrägkugellager in den Achsen, spielfrei einstellbar
  • Bohr-Fräskopf um ± 45 schwenkbar
  • Rechts/Linkslauf
  • Höhenverstellbare Schutzscheibe mit Mikroschalter
  • Stabile Schwalbenschwanzführung präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten



Touchpanel, DRO 5 und Schaltschrank der Optimum MH 25SV







MH 25SV: - Stufenlos einstellbarer Vorschub in allen Achsen



  • Eilgang X-/Y-Achse für schnelle Positionierung
  • X-/Y-/Z-Achse über Poti Verfahr-Geschwindigkeit einstellbar
  • X-/Y-/Z-Achse mittels Kippschalter Verfahrrichtung auswählbar
  • Digitale 3-Achsen Positionsanzeige DRO 5
  • Positionsanzeige voll parametierbar
  • Sprachauswahl
  • Genauigkeit der Anzeige einstellbar
  • Zoll vs metrischem

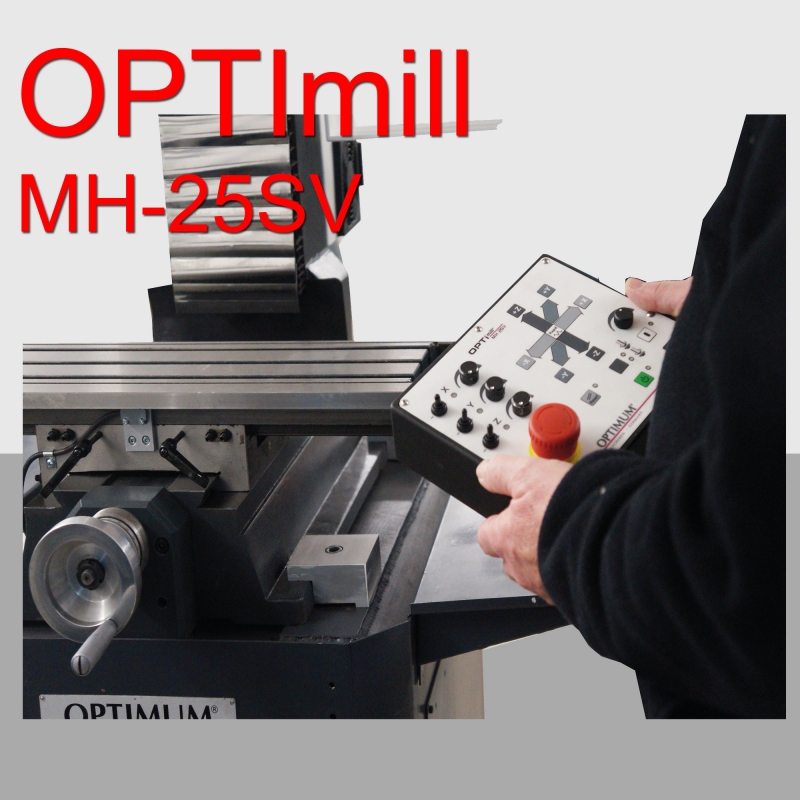

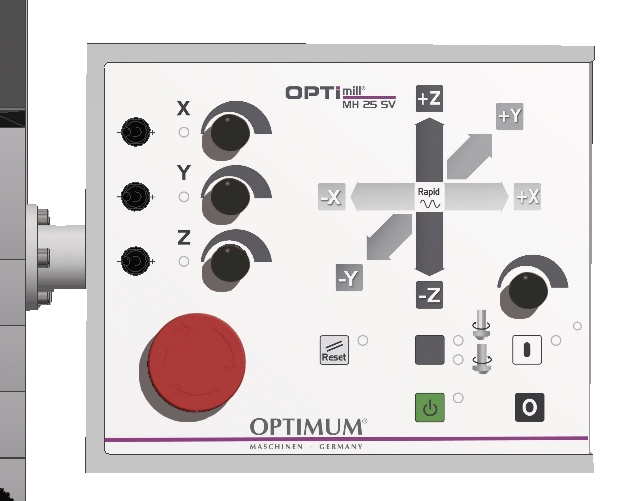

Touchpanel - Übersichtlich und leicht zu bedienen



  • Leichter Berührungsdruck mit dem Finger reicht für die Aktivierung der Touchfunktion
  • incl. Drehrichtung der Spindel
  • 1,5m Kabel für großen Bewegungsfreiraum mit dem Touchpanel
  • großem Not-Aus







Z-Achse Schrittmotor, Energiekette, Kühlung Spindel der Optimum MH 25SV





Energiekette - Leitungsführung in einer Energiekette
Endschalter - für alle drei Achsen



Die Fräsmaschine (Frequenzumrichter) entspricht der Norm DIN EN 55011:2011-04 Klasse C2 - (Einsatz nur in Misch- und Industriegebieten)





Elektrische Spannung: 230 V
Phase(n): 1 Ph
Stromart: ~
Netzfrequenz: 50 Hz
Gesamt-Anschlusswert : 2 kW
Leistung Antriebsmotor: 1,5 kW
Drehmoment Antriebsmotor: 10 Nm
Motor-Kühlmittelpumpe:
Bohrleistung Stahl (S235JR): 25 mm
Dauerbohrleistung Stahl (S235JR): 20 mm
Messerkopfgröße max.: 50 mm
Schaftfräsergröße max.: 25 mm
Pinolenhub:
Spindelaufnahme: BT 30
Ausladung: 185 mm
Spindeldrehzahl: 200 - 4.000 min-1
Getriebestufen: Drehzahl elektronisch regelbar
Vertikalspindel Drehbereich Fräskopf Z - X Ebene: 45 °
Automatischer Pinolenvorschub:
Kreuztisch (Länge x Breite): 620 x 180 mm
T-Nutengröße: 12 mm
T-Nuten Anzahl: 3
T-Nuten Abstand : 50 mm
Abstand Spindel-Kreuztisch: 300 mm
Traglast Kreuztisch max.: 30 kg
Verfahrweg X-Achse: 400 mm (manuell erreichbar)
Vorschub X-Achse: autom.
Drehmoment X-Achse: 2,2 Nm
Tischvorschub X-Achse: 150 mm/min
Tischvorschub Eilgang X-Achse: 930 mm/min
Leistung Vorschubmotor X-Achse:
Verfahrweg Y-Achse: 210 mm (manuell erreichbar)
Vorschub Y-Achse: automatisch
Drehmoment Y-Achse: 2,2 Nm
Tischvorschub Y-Achse: 100 mm/min
Tischvorschub Eilgang Y-Achse: 580 mm/min
Leistung Vorschubmotor Y-Achse:
Verfahrweg Z-Achse: 270 mm (manuell erreichbar)
Vorschub Z-Achse: automatisch
Drehmoment Z-Achse: 4,2 Nm
Tischvorschub Z-Achse: 80 mm/min
Tischvorschub Eilgang Z-Achse: 450 mm/min
Leistung Vorschubmotor Z-Achse:
Abmessungen (Länge x Breite x Höhe): 914 x 844 x 1.119 mm
Gewicht: 200 kg
