OPTImill MH 50G

6.604,50 EUR
inkl. 19 % MwSt. zzgl. Versandkosten
Lieferzeit: 2-3 Tage
Art.Nr.: 3338180
GTIN/EAN: 4030635032585


Produktbeschreibung

Technische Daten der Optimum Optimill MH 50G Fräsmaschine



Maschinendaten MH 50G

Elektrischer Anschluss 400 V / 3 Ph ~50 Hz
Motorleistung 1.5 / 2.2 kW
Bohrleistung Stahl (S235JR) Ø 38 mm
Dauerbohrleistung Stahl (S235JR) Ø 32 mm
Messerkopfgröße max. Ø 80 mm
Schaftfräsergröße max. Ø 32 mm
Pinolenhub 115 mm
Spindelaufnahme BT 40
Pinolendurchmesser 80 mm
Ausladung 260 mm
Spindeldrehzahlen 330 - 3.000 min
Getriebestufen 2 x 6 Stufen
Tischlänge x Tischbreite 850 mm × 240 mm
Traglast Kreuztisch max. 175 kg
T-Nutengröße / Abstand / Anzahl 18 mm / 80 mm / 3
Verfahrweg X- / Y- / Z-Achse 520 / 260 / 465 mm
Abmessungen L x B x H 1210 × 1020 × 1645 mm
Gesamtgewicht 525 kg





Die Optimum OPTImill MH 50G ist eine universelle Präzisions-Bohr-Fräsmaschine mit Schaltgetriebe



  • Schwere, stabile und massive Säule, aus hochwertigem Grauguss, mit geschliffener und geschabter Schwalbenschwanzführung, für hohe Stabilität und Präzision
  • Hohe Rundlaufgenauigkeit durch Kegelrollenlager, besser als 0,015 mm in der Pinole gemessen
  • Getriebkopf +- 60° schwenkbar
  • Hand-Feinvorschub
  • Nachstellbare Keilleisten
  • Rechts/Linkslauf
  • Bohrtiefenanschlag
  • Gewindeschneidmodus
  • Höhenverstellbare Shutzscheibe mit Mikroschalter, gegen umherfliegende Späne und Teile
  • Zweistufiger Qualitäts-Industrie-Elektromotor
  • Leicht ablesbare Pinolenanzeige im Fräskopf



Bedienpanel



  • Bedienerfreundliche Folientastatur
  • Gut ablesbares digitales Display
  • Übersichtlich
  • Not-Halt-Schlagschalter



- passender Unterbau für OPTImill MH 50G





Optimum Optimill MH 50G Detailansichten




MH-50G-Display Optimum Optimill

Tiefenauswahl ist über ein digitales Display an der Optimill MH 35G frei einstellbar. Im Gewindeschneidmodus schaltet die Maschine automatisch von rechts auf links drehen um.

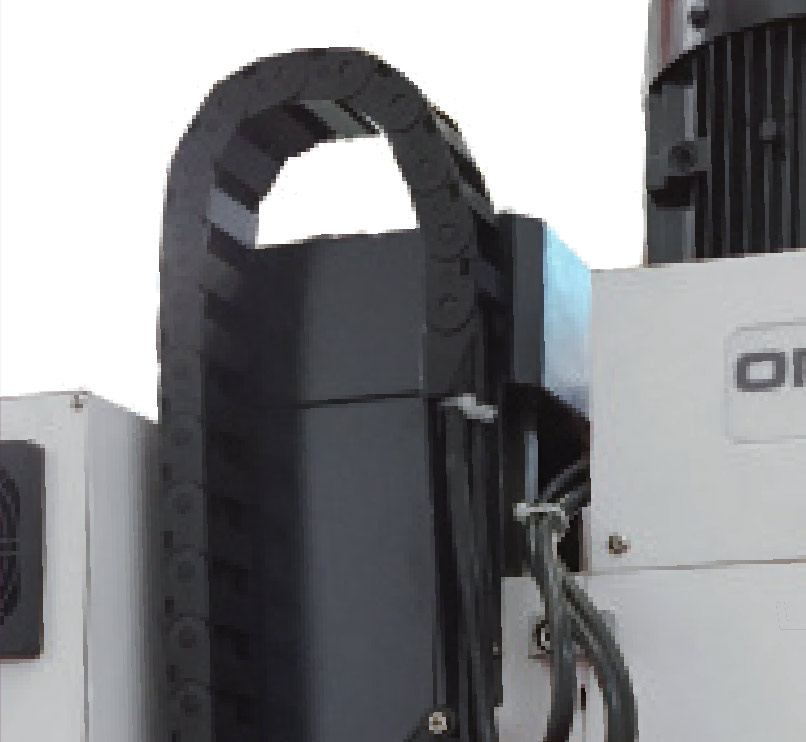

Leitungsführung über Energiekette



Optimum Optimill MH-50G-Energiefuehrungskette

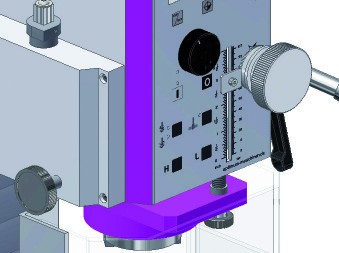

Mechanisches Schnellwechsel-Spannsystem


Optimill MH-50G-Schnellspanner

Fräskopf ist mit einer Spannzange für den Anzugsbolzen BT40x45° ausgerüstet. Zum Wechsel - nur mit der mechanischen Sicherung des Schnellspannsystem entriegeln und den Pinolenhebel nach oben drücken.
