  • OPTImill BF 20 BF 20L BF 20LD Vario
    OPTImill BF 20 BF 20L BF 20LD Vario
    OPTImill BF 20 BF 20L BF 20LD Vario

  • Die OPTImill BF20 ist eine stabile Bohr-Fräsmaschine mit elektronisch stufenlos regelbarem Antrieb



    • Vorschubspindeln spielfrei einstellbar durch nachstellbare Spindelmuttern
    • Stabile Schwalbenschwanzführung präzisionsgeschliffen und geschabt mit nachstellbaren Keilleisten
    • EMV-Filter (zum Schutz empfindlicher Elektronik vor Beeinflussung durch leitungsgebundene Störsignale Klasse B)
    • Alle Führungen sind geschliffen und sichtgeschabt (Öltaschen für die Schmierung)
    • Präzise verarbeitet Zweireihige Schrägkugellager in den Achsen, spielfrei einstellbar
    • Sicherheitselektrik in 24 Volt-Ausführung
    • Faltenbalg als Führungsschutz
    • Rechts/Linkslauf
    • Bohr-Fräskopf um ± 900neigbar, für Fräs- und Bohrarbeiten in jeder Winkellage
    • Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile für größtmöglichen Schutz des Anwenders



    Ausstattungsdetails Steuerelektronik



    • Integrierte Relais-Steuerung
    • Optionaler CNC-Controller kann die Maschine ein- und ausschalten



    Technische Daten der Optimum BF 20 Fräsmaschine



    Elektrische Spannung: 230 V
    Phase(n): 1 Ph
    Stromart: ~
    Netzfrequenz: 50 Hz
    Leistung Antriebsmotor: 850 W
    Bohrleistung Stahl (S235JR): 16 mm
    Dauerbohrleistung Stahl (S235JR): 12 mm
    Messerkopfgröße max.: 63 mm
    Schaftfräsergröße max.: 20 mm
    Pinolenhub: 50 mm
    Spindelaufnahme: MK 2 / M 10
    Ausladung: 185 mm
    Spindeldrehzahl: 90 - 3.000 min-1 / 150 - 3.000 min-1
    Getriebestufen: 2 Stufen, Drehzahl elektronisch regelbar
    Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 90 °
    Kreuztisch (Länge x Breite): 500 x 180 mm
    T-Nutengröße: 12 mm
    T-Nuten Abstand : 63 mm
    Verfahrweg X-Achse: 280 mm
    Verfahrweg Y-Achse: 175 mm
    Verfahrweg Z-Achse: 280 mm
    Abmessungen (Länge x Breite x Höhe): 745 x 565 x 935 mm
    Gewicht: 103 kg



    CNC Anbausatz erhältlich (s. CNC Anbausätze) Motor




    Sie sehen: Opti BF 20 Funktionsvideo

    • Zweistufige Getriebeübersetzung für eine kraftvolle Übertragung der Motorleistung (850 W)
    • Leistungsstarker Gleichstrom-Motor mit permanenter Stromüberwachung



    Bsp. für möglichen CNC-Umbau mit 4ter Achse

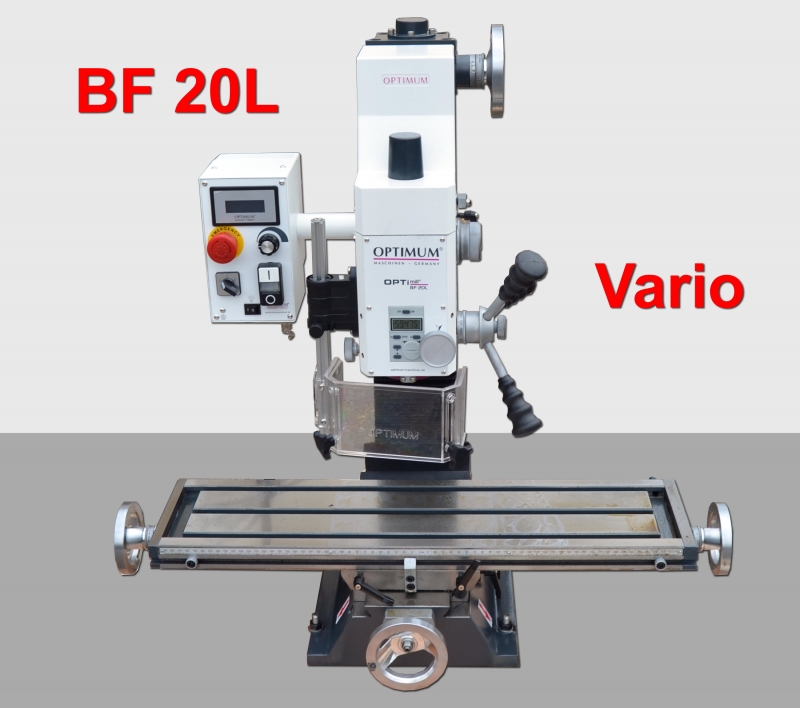

    Rundumansicht der Optimum BF 20L





    Drehzahlen



    • Großer, drehzahlregelbarer Drehzahlbereich von 90 - 3.000 min-1
    • Gut ablesbares digitales Drehzahldisplay


    Start-Stop Verbindung - für optionalen CNC Conroller



    Pinolenhubanzeige



    • Digital
    • Genauigkeit der Anzeige 0,01 mm
    • Umschaltbar mm/inch




    Maschinenlampe



    • Im Bohr-Fräskopf integriert
    • Halogen-Stiftsockellampe, 12V - 10W
    • Säule - Beidseitig um 30 mm versetzbar,
    • Bei geschwenktem Kopf längere Verfahrwege und zentrische Bearbeitung des Werkstückes möglich



    Z-Säule und X-Achse



    • Vorbereitete 9 mm breite Nut für die nachträgliche Montage der Magnetbänder durch einfaches Einkleben
    • Kegelrollenlager - Hohe Rundlaufgenauigkeit ≤ o,o15 mm in der Pinole gemessen
    • Z-Säule - Rückseite mit Bohrung
    • Leichtes Ölen der Trapezspindel oder Fetten der Kugelumlaufspindeln



    Kreuztisch



    • Kreuztischlängen:
    • BF 20Vario: 480 mm
    • Massiv und exakt
    • Präzise oberflächenbearbeitet
    • Mit T-Nuten
    • Nachstellbare Keilleisten
    • Über 3 Handräder verstellbar
    • Y-Achse - Mit 2 eingefrästen Taschen
    • Mittels Hülsen kann der Magnetbandhalter leicht angeschraubt werden
    • Endanschläge - Mechanisch Einstellbar
    • Längsmaß-Skala - Im Kreuztisch eingelassen - Gut lesbar

    Kegeldorn MK 2, B16 M10
    - Anzugsstange M 10
    - Bedienwerkzeug



    Unterschiede BF 20, BF 20L und BF 20LD



    Optimum OPTImill BF 20

    Kreuztischlänge: 500mm

    Verfahrweg X-Achse: 280mm

    Gewicht: 103 kg

    Optimum OPTImill BF 20L

    Kreuztischlänge: 700mm

    Verfahrweg X-Achse: 480mm

    Gewicht: 112 kg

    Optimum OPTImill BF 20LD

    Kreuztischlänge: 700mm

    Verfahrweg X-Achse: 480mm

    Gewicht: 114 kg

    incl. digitale Positionsanzeige DRO5

    und Magnetbänder in allen drei Achsen







  • BF 20 Versionen
    BF 20 500 mm Kreuztisch BF 20 500 mm Kreuztisch 3338120 1.783,8small1smalleur inkl. 19 % MwSt. zzgl. Versand
    BF 20L 700m Kreuztisch BF 20L 700m Kreuztisch 3338122 1.994,8small1smalleur inkl. 19 % MwSt. zzgl. Versand
    BF 20 LD 700mm Kreuztisch + DRO 5 BF 20 LD 700mm Kreuztisch + DRO 5 3338125 2.604,8small1smalleur inkl. 19 % MwSt. zzgl. Versand
