OPTImill BF 46 Vario

5.440,40 EUR
inkl. 16 % MwSt. zzgl. Versandkosten
Lieferzeit: 2-3 Tage
Art.Nr.: 3338453
GTIN/EAN: 13638


Produktbeschreibung

OPTImill BF 46Vario - Präzisions-Bohr-Fräsmaschine mit leistungsstarkem OPTIMUM Brushless-Antrieb, stufenlos drehzahlregelbar



  • Schwere, stabile und massive Säule, aus hochwertigem Grauguss, mit geschliffener und geschabter Schwalbenschwanzführung, sorgt für hohe Stabilität und Präzision
  • Hohe Rundlaufgenauigkeit durch Kegelrollenlager, besser als 0,015 mm in der Pinole gemessen
  • Getriebekopf um 90° schwenkbar
  • Handfeinvorschub
  • Lamellenschutzabdeckung der Z-Säule aus Edelstahl
  • Stufenloser Antrieb
  • Optionaler, massiver, schwerer Stahlunterbau sorgt für Stabilität
  • Bohrtiefenanschlag
  • Gewindeschneidmodus und Automatikmodus



Technische Daten der OPTImill BF46



Motor: 2,2 kW / 230 V / 1 Ph ~50Hz
Bohrleistung Stahl (S235JR): 28 mm
Dauerbohrleistung Stahl (S235JR): 24 mm
Spindelaufnahme: ISO 40 (DIN 2080)
Messerkopfgröße: 80 mm
Schaftfräsergröße : 32 mm
Ausladung :
Pinolenhub : 115 mm
Anzugsstange: M16
Vertikalspindel Drehbereich Fräskopf Z - X Ebene: ± 90 °
Verfahrweg Z - Achse: 541 mm
Getriebestufen Vario: 3 Stufen, Drehzahl elektronisch regelbar
Getriebedrehzahl langsam: 115 - 600 min-1
Getriebedrehzahl mittel: 270 - 1.400 min-1
Getriebedrehzahl schnell: 590 - 3.100 min-1
Kreuztischgrösse (LxB) : 850 x 240 mm
Verfahrweg X - Achse: 500 mm
Verfahrweg Y - Achse: 250 mm
T-Nutengrösse/Abstand: 18 mm / 80 mm
Abmessungen (LxBxH): 1.210 x 950 x 1.520 mm
Gesamtgewicht: 426 kg



CNC vorbereitet (Spezielle Spindellagerung der Achsen und Montagemöglichkeit des Y-Achsen Gehäuses von der Rückseite)




sie sehen: Opti BF 46 Vario Funktionsvideo

  • Höhenverstellbare Schutzscheibe mit Mikroschalter gegen umherfliegende Späne und Teile für größtmöglichen Schutz des Anwenders
  • Preisgünstig und wertbeständig
  • Betriebsart Automatikmodus - Der Motor läuft selbständig nach Hebelbewegung an
  • Stoppt wieder in der Ausgangsstellung
  • Bei wiederholenden Bohraufgaben wird nicht der Drucktaster Start und Stop betätigt
  • Betriebsart Gewindeschneidmodus - Motor wird durch Bewegen des Pinolenhebels nach unten aktiviert
  • Wechseln der Drehrichtung erfolgt durch einen Endschalter am einstellbaren Bohrtiefenanschlag
  • Bedienfeld - Digitale Drehzahlanzeige
  • Not-Halt-Schlagschalter
  • Wahlschalter Betriebsart/Drehrichtung
  • Potentiometer
  • Zentralschmierung - für Spindel, Mutter und Führungen
  • Leistungsstarker Brushless-Antrieb - Neuer Brushless-Controller
  • Optimiertes Laufverhalten, besonders ruhiger Lauf
  • Hohe Leistungsausbeute (2,2 kW).
  • Die Signale werden digital verarbeitet
  • Annähernd konstantes Drehmoment über dem gesamten Drehzahlbereich
  • Tiefenmesser - Digital
  • Genauigkeit der Anzeige 0,01 mm
  • Umschaltbar mm/inch
  • Pinolenvorschub - Über Pinolenhebel (Bohren)
  • Kupplung zum Umschalten von Handgrobvorschub in Handfeinvorschub
  • Handrad für Pinolenfeinvorschub
  • Säule - Massive Schwalbenschwanzführung
  • Höchste Stabilität und größtmögliche Präzision
  • Kreuztisch - Massiv, exakt und groß dimensioniert
  • Präzise oberflächenbearbeitet
  • Nachstellbare Keilleisten
  • Über 3 Handräder verstellbar
  • Eingearbeitete Längsmaß-Skala
  • Einstellbare Endanschläge


Optionaler Stahlunterbau

  • Abmessungen L x B x H: 750 (max. 1235) x 750 x 750 mm
  • Art.-Nr. 3353005


Die Fräsmaschine (Frequenzumrichter) entspricht der Norm DIN EN 55011:2011-04 Klasse C2 - (Einsatz nur in Misch- und Industriegebieten)

Anzugsstange M 16
- Bedienwerkzeug




Optimill BF 46 Abmessung

von Oben Optimill BF 20 Abmessung

Optimill BF 46

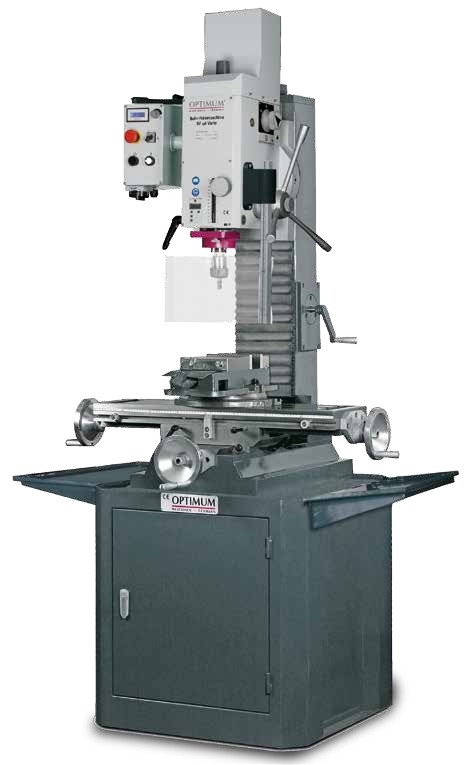

Optimill BF 46 Unterbau
